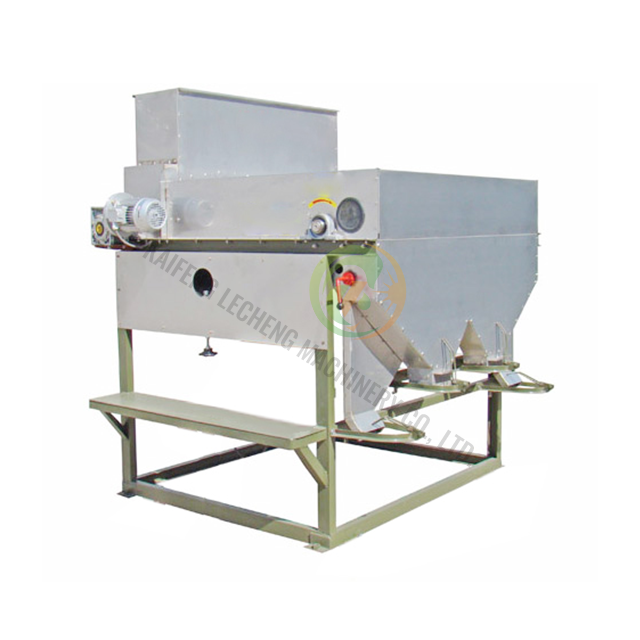

La construction d'un séparateur magnétique à haut gradient (HGMS) ouvre de puissantes possibilités pour séparer les particules faiblement magnétiques de divers matériaux. Que vous travailliez dans le traitement des minéraux, le traitement de l'eau ou la recherche en biotechnologie, la construction de votre propre système HGMS permet une personnalisation qui répond à des besoins opérationnels spécifiques tout en réduisant potentiellement les coûts par rapport aux unités commerciales.
Ce guide complet vous guide à travers les principes essentiels, les composants et le processus étape par étape pour construire un séparateur magnétique à haut gradient efficace . . Vous en apprendrez davantage sur la physique sous-jacente, les principales considérations de conception et les défis pratiques impliqués dans la création d'un système capable de capturer des particules aussi petites que 30 micromètres, ou même plus petites dans des conditions optimales.
La possibilité de construire des unités HGMS personnalisées devient particulièrement précieuse lorsque les séparateurs commerciaux standard ne correspondent pas exactement à vos besoins ou lorsque les contraintes budgétaires rendent l'achat prohibitif. Les installations de recherche, les opérations pilotes et les applications spécialisées bénéficient souvent de conceptions sur mesure qui répondent à des types de particules, des volumes de traitement ou des contraintes opérationnelles spécifiques.

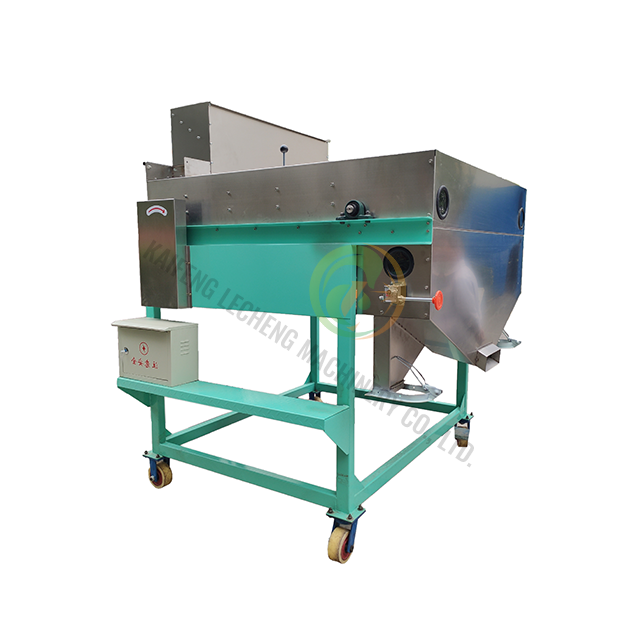

Qu'est-ce qu'un séparateur magnétique à gradient élevé ?
Un séparateur magnétique à gradient élevé représente une technique de séparation physique sophistiquée qui exploite des gradients de champ magnétique intenses pour capturer les particules faiblement magnétiques des fluides ou des boues. Contrairement aux séparateurs magnétiques conventionnels qui reposent principalement sur l'intensité du champ, les systèmes HGMS créent des zones localisées de gradients magnétiques extrêmement élevés au sein d'une matrice spécialement conçue.
Définition de HGMS
La séparation magnétique à gradient élevé utilise une matrice magnétique, généralement composée de matériaux ferromagnétiques comme de la laine d'acier, des tiges ou des sphères, pour créer des champs magnétiques non uniformes avec des gradients pouvant dépasser 100 Tesla par mètre. Ces gradients intenses génèrent des forces suffisamment fortes pour capturer les particules paramagnétiques et faiblement ferromagnétiques qui autrement traverseraient les systèmes de séparation magnétique conventionnels.
La désignation « haut gradient » distingue ces systèmes des séparateurs magnétiques standards. Alors qu'un séparateur magnétique typique peut générer des gradients de champ de 1 à 10 T/m, les systèmes HGMS atteignent régulièrement des gradients de 100 à 1 000 T/m ou plus, élargissant considérablement la gamme de matériaux pouvant être séparés efficacement.
Applications clés
La technologie HGMS sert diverses industries et applications :
L'enrichissement des minéraux représente la plus grande application commerciale, où les systèmes HGMS traitent les minerais de fer, les éléments de terres rares et les minéraux industriels. La technologie s’avère particulièrement utile pour valoriser les minerais à faible teneur et récupérer les minéraux précieux des flux de résidus.
Les applications de traitement de l'eau et des eaux usées utilisent le HGMS pour éliminer les particules magnétiques en suspension, les métaux lourds et autres contaminants. Le Laboratoire national de Los Alamos a démontré des résultats remarquables, réduisant la contamination radioactive des eaux usées de 70 000 pCi/L à moins de 40 pCi/L, soit une réduction de plus de trois ordres de grandeur.
Les applications biotechnologiques comprennent la séparation des nanoparticules magnétiques utilisées dans l'administration de médicaments, l'isolement de cellules marquées magnétiquement et la purification d'échantillons biologiques. La précision offerte par HGMS le rend inestimable pour les applications nécessitant une grande pureté et une perte d'échantillon minimale.
Principes derrière la séparation magnétique à gradient élevé
Comprendre la physique fondamentale régissant le fonctionnement du HGMS est crucial pour concevoir des systèmes efficaces. La technologie repose sur l’interaction entre les forces magnétiques, la dynamique des fluides et les caractéristiques des particules.
Explication des gradients de champ magnétique
Le terme « gradient élevé » fait référence à la variation spatiale rapide de l'intensité du champ magnétique à l'intérieur de la matrice séparatrice. Lorsqu’un champ magnétique uniforme traverse des matériaux matriciels ferromagnétiques, le champ devient très non uniforme autour des éléments matriciels, créant des régions de gradient intense.
Ces gradients sont essentiels car la force magnétique exercée sur une particule dépend non seulement de l’intensité du champ mais également de la rapidité avec laquelle ce champ change avec la position. Pour une particule paramagnétique dans un champ magnétique, la force est proportionnelle à la fois à la susceptibilité magnétique de la particule et au carré du gradient du champ magnétique.
La force du gradient devient particulièrement critique lors de la capture de fines particules inférieures à 30 micromètres. À ces échelles, les forces concurrentes telles que la traînée des fluides et le mouvement brownien deviennent importantes, nécessitant des gradients plus élevés pour obtenir une séparation efficace.
Interaction avec les matériaux magnétiques
Différents matériaux réagissent distinctement aux champs magnétiques en fonction de leurs propriétés magnétiques :
Les matériaux ferromagnétiques présentent une forte attraction pour les champs magnétiques et conservent leur magnétisation même après suppression du champ. Ces matériaux sont facilement capturés par les séparateurs magnétiques conventionnels et les systèmes HGMS.
Les matériaux paramagnétiques présentent une faible attraction pour les champs magnétiques, nécessitant les gradients intenses fournis par les systèmes HGMS pour une capture efficace. De nombreux minéraux précieux entrent dans cette catégorie, notamment certains oxydes de fer et composés de terres rares.
Les matériaux diamagnétiques sont faiblement repoussés par les champs magnétiques. Bien que la séparation soit possible, elle nécessite généralement des gradients extrêmement élevés et une conception minutieuse du système.
La taille des particules affecte considérablement l’efficacité de la séparation. La recherche indique que les particules inférieures à 20 nanomètres sont confrontées à des limitations dues aux forces magnétiques écrasantes du mouvement brownien. Le mouvement thermique aléatoire de ces particules ultrafines peut empêcher une capture stable, même dans des champs à gradient élevé.
Dynamique des flux dans HGMS
Les caractéristiques du débit de fluide influencent de manière cruciale les performances de séparation. L'interaction entre le flux chargé de particules et la matrice magnétique détermine à la fois l'efficacité de capture et la capacité du système.
Les débits doivent être soigneusement équilibrés : trop élevés, et les forces magnétiques ne peuvent pas vaincre la traînée du fluide pour capturer les particules ; trop faible et le débit du système devient peu pratique. Les systèmes HGMS typiques fonctionnent avec des vitesses de fluide allant de centimètres à mètres par minute, en fonction des caractéristiques des particules et de l'efficacité souhaitée.
La concentration de particules affecte les performances du système par plusieurs mécanismes. Des concentrations plus élevées peuvent entraîner des interactions particule-particule et un colmatage potentiel de la matrice, tandis que des concentrations très faibles peuvent ne pas justifier les coûts énergétiques de fonctionnement.
Le pH de la solution influence la chimie de la surface des particules, affectant à la fois la susceptibilité magnétique et le comportement d'agrégation des particules. Les conditions de pH optimales varient considérablement en fonction des matériaux spécifiques à séparer.
La distinction entre les régimes d'écoulement laminaire et turbulent a un impact sur la trajectoire des particules et la probabilité de capture. La plupart des systèmes HGMS fonctionnent dans des conditions laminaires pour garantir des trajectoires de particules prévisibles et maximiser l'efficacité de capture.

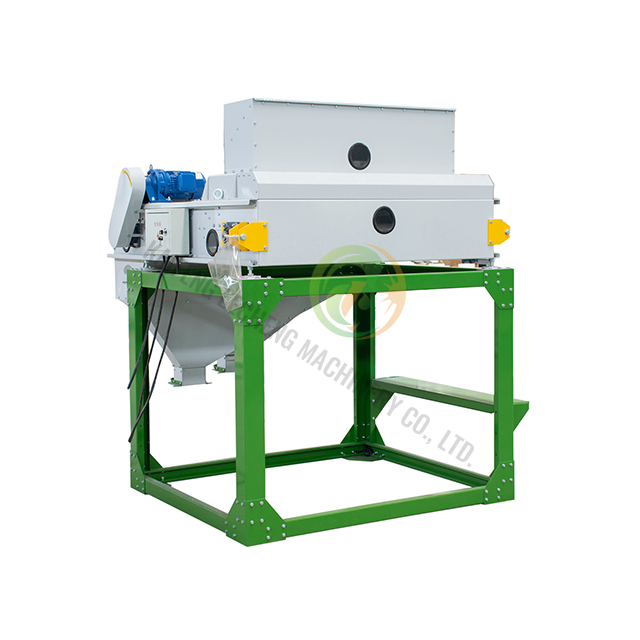

Composants de base d'un séparateur magnétique à gradient élevé
Construire un système HGMS efficace nécessite une attention particulière à quatre composants principaux, chacun jouant un rôle crucial dans la performance globale.
Matrice magnétique
La matrice magnétique constitue le cœur de tout système HGMS, créant les champs à gradient élevé nécessaires à la capture des particules. La sélection de la matrice a un impact significatif à la fois sur l’efficacité de la séparation et sur les caractéristiques opérationnelles.
La laine d'acier représente le matériau de matrice le plus courant en raison de sa surface spécifique élevée, de sa disponibilité et de sa rentabilité. Les fibres fines créent de nombreuses régions à gradient élevé, offrant une excellente efficacité de capture des petites particules. Cependant, les matrices en laine d'acier sont sujettes à la corrosion et peuvent être difficiles à nettoyer en profondeur.
Les tiges ferromagnétiques offrent des avantages en termes de durabilité et de nettoyabilité. Les matrices de tiges génèrent des modèles de gradient prévisibles et résistent à la déformation sous pression, ce qui les rend adaptées aux applications à haut débit. La surface inférieure par rapport à la laine d'acier peut nécessiter une compensation par des temps de séjour plus longs ou des intensités de champ plus élevées.
Les configurations en treillis métallique offrent un compromis entre surface et stabilité mécanique. Différents diamètres de fil et modèles de maillage permettent une personnalisation pour des applications spécifiques.
L'emballage sphérique crée des distributions de gradients relativement uniformes et facilite le nettoyage de la matrice. Cependant, la densité de compactage plus faible peut nécessiter des volumes de séparateur plus importants pour atteindre le débit souhaité.
La conception de la matrice doit prendre en compte à la fois les propriétés magnétiques et mécaniques. Le matériau doit présenter une perméabilité magnétique suffisante pour créer des gradients élevés tout en maintenant l'intégrité structurelle sous des contraintes opérationnelles.
Système magnétique
Le système magnétique fournit le champ magnétique primaire que la matrice transforme en gradients élevés. Il existe trois options principales, chacune présentant des avantages et des limites distincts.
Les aimants permanents offrent simplicité et faibles coûts d'exploitation, ne nécessitant aucune alimentation électrique pendant le fonctionnement. Les aimants permanents aux terres rares peuvent générer des champs dépassant 1 Tesla dans des configurations correctement conçues. Cependant, l'intensité du champ ne peut pas être ajustée pendant le fonctionnement et les performances peuvent se dégrader avec le temps ou à des températures élevées.
Les électroaimants assurent le contrôle de l'intensité du champ et peuvent générer des champs très élevés lorsqu'ils sont correctement conçus. Les électro-aimants conventionnels à bobine de cuivre sont relativement peu coûteux mais consomment une énergie électrique importante et génèrent une chaleur importante. La consommation d'énergie devient particulièrement problématique pour un fonctionnement continu.
Les aimants supraconducteurs permettent d'obtenir les intensités de champ les plus élevées avec une consommation d'énergie minimale en fonctionnement en régime permanent. Les systèmes supraconducteurs à basse température nécessitent un refroidissement à l’hélium liquide, ce qui ajoute de la complexité et des coûts opérationnels. Les supraconducteurs à haute température fonctionnant à la température de l’azote liquide ou avec des cryo-refroidisseurs offrent une fonctionnalité améliorée tout en conservant d’excellentes performances.
Les chercheurs de Los Alamos ont développé un système HGMS utilisant des supraconducteurs à haute température fonctionnant à 25K, atteignant une intensité de champ de 1 Tesla tout en consommant 45 fois moins d'énergie que des aimants conventionnels comparables. Cette approche réduit considérablement les coûts d'investissement et d'exploitation tout en améliorant la fiabilité du système.
Boîtier et colonne du séparateur
Le boîtier du séparateur contient la matrice magnétique et dirige le flux de fluide à travers le système. Les choix de conception ont un impact significatif sur les exigences de performances et de maintenance.
Les conceptions cylindriques offrent des avantages structurels et créent des modèles d’écoulement relativement uniformes. La section circulaire répartit uniformément les forces magnétiques et simplifie la conception des récipients sous pression pour les applications haute pression.
Les configurations rectangulaires peuvent fournir un accès plus facile à la matrice pour le nettoyage et le remplacement. Cependant, la répartition du débit nécessite une attention plus particulière pour éviter les canalisations ou les zones mortes.
Le dimensionnement des colonnes implique d’équilibrer les exigences de débit avec l’efficacité de la séparation. Des diamètres plus grands augmentent la capacité mais peuvent créer des champs magnétiques non uniformes, tandis que des colonnes plus longues améliorent la séparation au prix de chutes de pression plus élevées.
La densité de remplissage de la matrice affecte à la fois la résistance du gradient et les caractéristiques d'écoulement. Un garnissage optimal atteint généralement 60 à 70 % de fraction solide, offrant une bonne génération de gradient tout en maintenant une porosité adéquate pour l'écoulement du fluide.
Mécanisme de pulsation/agitation
De nombreux systèmes HGMS intègrent des mécanismes de pulsation ou d'agitation pour éviter le colmatage de la matrice et améliorer l'efficacité du nettoyage. Ces systèmes deviennent particulièrement importants lors du traitement d’aliments à haute concentration ou de matériaux collants.
Les systèmes de pulsation inversent ou interrompent périodiquement le flux de fluide pour déloger les particules accumulées et empêcher l'encrassement permanent de la matrice. La fréquence et l'amplitude des pulsations doivent être optimisées pour des applications spécifiques : trop douces et le nettoyage reste inefficace ; trop agressif et les particules précédemment capturées peuvent être réentraînées.
Les conceptions à champ transversal offrent des avantages en termes d’accessibilité à la matrice et d’efficacité de nettoyage. En appliquant des champs magnétiques perpendiculairement à la direction du flux, ces systèmes peuvent assurer un meilleur rinçage pendant les cycles de nettoyage.
Les configurations à champ longitudinal sont souvent plus simples à construire mais peuvent rencontrer plus de difficultés pour réaliser un nettoyage complet de la matrice.
Guide étape par étape : Comment construire un séparateur magnétique à gradient élevé
La construction d'un système HGMS efficace nécessite une attention systématique à la conception, à la sélection des matériaux et aux procédures d'assemblage. Suivez ces étapes pour créer un séparateur fonctionnel.
Étape 1 : Définir les objectifs
Commencez par définir clairement vos objectifs de séparation et vos exigences opérationnelles. Tenez compte des facteurs suivants :
Matériaux cibles : Identifiez les matériaux magnétiques et non magnétiques spécifiques que vous devez séparer. Recherchez leurs susceptibilités magnétiques, leurs distributions granulométriques et leurs propriétés chimiques.
Capacité de traitement : Déterminez le débit requis en termes de volume par unité de temps. Cela affecte toutes les décisions de conception ultérieures, du dimensionnement des colonnes à la sélection des aimants.
Caractéristiques de l'alimentation : analysez les propriétés de votre matériau d'entrée, notamment la concentration de particules, la viscosité du fluide, le pH et la plage de température.
Objectifs de performance : Établir des efficacités de séparation cibles, des puretés de produits et des taux de perte acceptables.
Étape 2 : Concevoir la matrice magnétique
La conception matricielle représente l’une des décisions les plus critiques dans la construction d’un HGMS. Considérez ces facteurs :
Sélection des matériaux : Choisissez entre la laine d'acier, les tiges ferromagnétiques, le treillis métallique ou d'autres options en fonction de vos besoins spécifiques. La laine d'acier offre une surface élevée mais peut être difficile à nettoyer, tandis que les matrices en tiges offrent une meilleure durabilité.
Optimisation de la géométrie : dimensionnez les éléments de la matrice pour créer des forces de gradient appropriées pour vos particules cibles. Les éléments plus petits génèrent des gradients plus élevés mais peuvent provoquer des chutes de pression excessives.
Disposition du garnissage : Concevez le garnissage matriciel pour assurer une distribution uniforme du flux tout en maximisant la génération de gradient. Évitez les configurations qui créent des chemins de flux préférentiels ou des zones mortes.
Étape 3 : Choisissez la source magnétique
Sélectionnez votre système magnétique en fonction des exigences de performances, des contraintes budgétaires et des préférences opérationnelles :
Pour les applications de recherche : Les électroaimants offrent une flexibilité pour les études de paramètres, permettant l'ajustement de l'intensité du champ pendant les expériences.
Pour un fonctionnement continu : envisagez des aimants permanents pour un fonctionnement nécessitant peu de maintenance ou des systèmes supraconducteurs pour les applications à champ élevé.
Pour les systèmes portables : Les aimants permanents offrent la meilleure combinaison de performances et de simplicité pour les applications mobiles.
Les exigences en matière d'intensité de champ varient considérablement selon l'application. Les applications de traitement de l'eau peuvent nécessiter seulement 0,01 T, tandis que les projets d'assainissement des sols peuvent nécessiter des champs dépassant 2 T pour une séparation efficace.
Étape 4 : Construire la colonne de séparation
Concevez et construisez le boîtier du séparateur en prêtant attention aux exigences de performances et de maintenance :
Calculs de dimensionnement : déterminez les dimensions de la colonne en fonction du temps de séjour requis, des débits souhaités et des caractéristiques de remplissage de la matrice.
Sélection des matériaux : Choisissez des matériaux de construction compatibles avec vos fluides de procédé et vos conditions d'exploitation. L'acier inoxydable offre une bonne résistance à la corrosion pour la plupart des applications.
Distribution du débit : Concevoir des systèmes d'entrée et de sortie pour assurer un débit uniforme à travers la matrice. Une mauvaise répartition du flux peut gravement compromettre l’efficacité de la séparation.
Considérations relatives à la pression : assurez-vous que le boîtier peut résister à la fois aux pressions de fonctionnement et aux conditions de vide qui peuvent survenir pendant les cycles de nettoyage.
Étape 5 : Intégrer la pulsation/l’agitation
Incorporer des mécanismes de nettoyage pour maintenir les performances du système :
Système de pulsation : installer des vannes et des systèmes de contrôle pour permettre une inversion ou une interruption périodique du débit.
Capacités de lavage à contre-courant : dispositions de conception pour le nettoyage à flux inversé utilisant un fluide propre.
Remplacement de la matrice : assurez-vous que les matériaux de la matrice sont facilement accessibles pour le nettoyage ou le remplacement si nécessaire.
Étape 6 : Définir les paramètres de fonctionnement
Établir des conditions de fonctionnement optimales grâce à des tests systématiques :
Optimisation du champ magnétique : Déterminez l'intensité de champ minimale requise pour une séparation acceptable tout en évitant une consommation d'énergie excessive.
Optimisation du débit : équilibrez les exigences de débit avec l’efficacité de la séparation. Des débits plus élevés augmentent la capacité mais peuvent réduire l’efficacité du captage.
Limites de concentration : Établissez des concentrations maximales d'aliments pour éviter la surcharge de la matrice et maintenir des performances constantes.
Étape 7 : Assembler et tester le prototype
Terminez l’assemblage du système et effectuez des tests complets :
Considérations de sécurité : Assurez-vous que toutes les exigences de sécurité électrique et magnétique sont respectées, en particulier pour les systèmes à champ élevé.
Validation des performances : Tester le système avec des suspensions de particules connues pour vérifier l'efficacité de la séparation et établir les paramètres opérationnels.
Optimisation : Ajustez les conditions de fonctionnement en fonction des résultats des tests initiaux pour maximiser les performances.
Facteurs clés pour optimiser les performances du HGMS
Plusieurs facteurs interconnectés déterminent l’efficacité de votre système HGMS. Comprendre et optimiser ces paramètres est crucial pour obtenir les résultats de séparation souhaités.
L'intensité du champ magnétique et le gradient représentent les paramètres les plus fondamentaux. Même si des champs plus élevés améliorent généralement la séparation, la relation n’est pas toujours linéaire. Des intensités de champ excessives peuvent provoquer une agglomération de particules ou une saturation de la matrice, réduisant potentiellement l'efficacité.
Les limitations de taille des particules ont un impact significatif sur la conception du système. Les particules de plus de 50 micromètres sont généralement faciles à capturer, tandis que celles entre 20 et 50 micromètres nécessitent une optimisation minutieuse des gradients de champ et des conditions d'écoulement. Les particules inférieures à 20 nanomètres sont confrontées à des limitations fondamentales dues aux effets du mouvement brownien.
Le débit et le temps de séjour doivent être soigneusement équilibrés. Un temps de séjour adéquat garantit la capture des particules, tandis que des temps de séjour excessifs réduisent inutilement le débit du système. Les débits optimaux fournissent généralement des nombres de Reynolds dans la plage laminaire tout en maintenant une force magnétique suffisante pour surmonter la traînée du fluide.
La concentration du matériau et le pH de la suspension affectent à la fois l'efficacité de la séparation et les exigences de maintenance du système. Des concentrations plus élevées peuvent améliorer les aspects économiques de la séparation, mais peuvent conduire à un colmatage de la matrice. Le pH de la solution influence la charge de surface des particules et le comportement d'agrégation, affectant potentiellement la susceptibilité magnétique.
La fréquence de nettoyage et le contrôle du colmatage déterminent la fiabilité du système à long terme. Établissez des protocoles de nettoyage basés sur les caractéristiques des aliments et la surveillance des performances pour maintenir un fonctionnement cohérent.
Défis courants dans la construction de systèmes HGMS
La construction de systèmes HGMS efficaces implique de surmonter plusieurs défis techniques et économiques qui peuvent avoir un impact significatif sur la réussite du projet.
Le coût élevé des aimants supraconducteurs représente un obstacle majeur pour de nombreuses applications. Même si les systèmes supraconducteurs offrent des performances supérieures et des coûts d’exploitation inférieurs, les investissements initiaux peuvent être prohibitifs. Cependant, les progrès dans la fabrication de supraconducteurs à haute température réduisent régulièrement les coûts, rendant ces systèmes de plus en plus viables.
La gestion de la chaleur et la consommation d'énergie deviennent des facteurs critiques, en particulier pour les systèmes basés sur des électro-aimants. Les aimants à bobines de cuivre nécessitent des systèmes de refroidissement importants pour éliminer la chaleur perdue, tandis que les systèmes supraconducteurs nécessitent un équipement cryogénique sophistiqué. Une conception thermique appropriée est essentielle à la fois pour les performances et la sécurité.
Le blocage et la maintenance de la matrice posent des défis opérationnels permanents. Les fines particules peuvent s’accumuler progressivement dans les pores de la matrice, réduisant ainsi l’efficacité de la séparation et augmentant les pertes de charge. Développer des protocoles de nettoyage efficaces tout en minimisant les temps d'arrêt du système nécessite une planification minutieuse et une optimisation souvent itérative.
Les limites de séparation des nanoparticules ultrafines présentent des contraintes physiques fondamentales. Les particules inférieures à 20 nm subissent des forces de mouvement browniennes qui peuvent dépasser les forces d’attraction magnétique, ce qui rend une capture stable difficile, voire impossible, quelle que soit l’intensité du champ.
Avantages des systèmes HGMS
Malgré les défis de construction, la technologie HGMS offre des avantages incontestables qui justifient souvent les efforts de développement et les investissements.
Une sélectivité élevée pour les particules faiblement magnétiques permet la séparation de matériaux que les techniques conventionnelles ne peuvent pas traiter efficacement. Cette capacité ouvre des possibilités de traitement pour les minerais à faible teneur, les mélanges minéraux complexes et les applications spécialisées en biotechnologie.
L’efficacité pour les particules très fines représente une capacité HGMS unique. Alors que les séparateurs magnétiques conventionnels ont du mal à traiter les particules inférieures à 100 micromètres, les systèmes HGMS correctement conçus peuvent capturer des particules jusqu'à 30 micromètres ou moins dans des conditions optimales.
La capacité de fonctionnement continu permet l'intégration dans les flux de processus existants sans exigences de traitement par lots. Cette fonctionnalité offre des avantages significatifs pour les applications à haut débit où les interruptions seraient coûteuses ou techniquement problématiques.
Le respect de l'environnement découle de la nature physique du processus de séparation. Contrairement aux techniques de séparation chimique, le HGMS ne génère aucun flux de déchets supplémentaire et n'utilise aucun réactif chimique, ce qui réduit à la fois l'impact environnemental et les coûts d'élimination.
Applications des unités HGMS sur mesure
La création de systèmes HGMS personnalisés devient particulièrement utile pour les applications spécialisées où les unités commerciales peuvent ne pas offrir des performances ou une rentabilité optimales.
Mines et minéraux
Les systèmes HGMS personnalisés excellent dans les applications de traitement des minéraux où l'équipement standard ne peut pas répondre aux spécifications requises. L'enrichissement du minerai de fer représente l'application la plus importante, où la technologie HGMS peut valoriser les minerais à faible teneur en éliminant les minéraux de gangue paramagnétique.
Le traitement des éléments de terres rares bénéficie considérablement de la technologie HGMS, car ces matériaux présentent souvent de faibles propriétés magnétiques que les séparateurs conventionnels ne peuvent pas exploiter efficacement. Des systèmes personnalisés peuvent être conçus pour optimiser les modèles de gradient pour des minéraux de terres rares spécifiques.
Les applications industrielles de purification des minéraux comprennent l’élimination des impuretés ferrifères de l’argile kaolin, du sable siliceux et d’autres minéraux non métalliques. La possibilité de personnaliser les conceptions matricielles et les paramètres de fonctionnement permet une optimisation pour des modèles de contamination spécifiques.
Traitement de l'eau et des eaux usées
Les applications de traitement de l'eau bénéficient de conceptions HGMS personnalisées qui peuvent résoudre des problèmes de contamination spécifiques. L'élimination des particules magnétiques en suspension, le traitement des eaux de procédés industriels et le nettoyage de la contamination environnementale représentent tous des applications potentielles.
Les chercheurs de Los Alamos ont démontré que le traitement HGMS des eaux usées radioactives pouvait réduire la contamination de 70 000 pCi/L à moins de 40 pCi/L tout en générant seulement 0,2 tonne de déchets solides, contre 60 tonnes avec les méthodes de traitement conventionnelles.
L'élimination des métaux lourds des eaux usées industrielles représente une autre application prometteuse, en particulier lorsque les métaux peuvent être co-précipités avec des matériaux magnétiques ou lorsque des agents d'ensemencement magnétiques sont utilisés.
Biotechnologie et nanotechnologie
Les applications biotechnologiques reposent de plus en plus sur des techniques de séparation magnétique pour le tri cellulaire, la purification des protéines et le traitement des nanoparticules. Les systèmes HGMS personnalisés peuvent être conçus pour traiter des matières biologiques délicates tout en conservant une efficacité de séparation élevée.
Le traitement des nanoparticules magnétiques représente un domaine d’application en pleine croissance. Qu'il s'agisse de séparer différentes populations de nanoparticules ou d'éliminer les particules magnétiques d'échantillons biologiques, les systèmes HGMS personnalisés peuvent fournir le contrôle précis nécessaire à ces applications exigeantes.
Les applications de tri cellulaire utilisent des techniques de marquage magnétique combinées à la séparation HGMS pour isoler des types de cellules spécifiques de mélanges biologiques complexes. La possibilité de personnaliser les modèles de gradient et les conditions d'écoulement rend le HGMS particulièrement adapté à ces applications.
Orientations futures dans la conception HGMS
Les technologies et approches de conception émergentes promettent d’étendre les capacités du HGMS tout en réduisant les coûts et la complexité.
Les aimants supraconducteurs à haute température continuent d’améliorer leurs performances tout en diminuant leur coût. Ces systèmes permettent des conceptions compactes et économes en énergie qui allient hautes performances et fonctionnement pratique. Le refroidissement par conduction élimine le besoin d'hélium liquide, réduisant ainsi considérablement la complexité opérationnelle.
L'automatisation et l'intégration des capteurs offrent des opportunités de surveillance et de contrôle en temps réel. Des capteurs avancés peuvent surveiller l’efficacité de la séparation, détecter l’encrassement de la matrice et optimiser automatiquement les paramètres de fonctionnement. Les algorithmes d’apprentissage automatique pourraient à terme permettre une maintenance prédictive et une optimisation autonome.
Les unités modulaires évolutives représentent une tendance de conception importante pour les applications nécessitant des systèmes portables ou facilement extensibles. Les conceptions modulaires permettent un déploiement sur le terrain pour l'assainissement de l'environnement tout en offrant une flexibilité pour répondre aux besoins changeants en matière de capacité.
Les matériaux durables et le recyclage des aimants répondent aux préoccupations environnementales associées aux aimants permanents aux terres rares. La recherche sur des matériaux magnétiques alternatifs et des technologies de recyclage peut réduire à la fois les coûts et l'impact environnemental.
FAQ sur la construction d'un séparateur magnétique à gradient élevé
Quels matériaux conviennent le mieux pour la matrice magnétique ?
La laine d'acier offre une excellente génération de surface et de gradient pour la plupart des applications, ce qui en fait le choix le plus populaire pour les systèmes de laboratoire et à l'échelle pilote. Cependant, il peut être difficile à nettoyer en profondeur et peut se corroder dans certains environnements. Les tiges ferromagnétiques offrent de meilleures caractéristiques de durabilité et de nettoyage, mais offrent une surface plus faible. Les configurations en treillis métallique représentent un compromis entre surface et stabilité mécanique.
De quelle intensité de champ magnétique ai-je besoin pour les nanoparticules ?
Les exigences en matière d'intensité de champ dépendent fortement de la taille des nanoparticules et des propriétés magnétiques. Pour les nanoparticules faiblement magnétiques de taille supérieure à 50 nm, des champs de 0,5 à 1,0 Tesla assurent souvent une séparation adéquate. Les particules dans la gamme 20-50 nm peuvent nécessiter des champs supérieurs à 1,0 Tesla, tandis que les particules inférieures à 20 nm sont confrontées à des limitations fondamentales dues au mouvement brownien, quelle que soit l'intensité du champ.
Le HGMS peut-il séparer les matériaux non magnétiques ou diamagnétiques ?
La séparation directe des matériaux non magnétiques n'est pas possible avec la technologie HGMS. Cependant, les techniques d'ensemencement magnétique peuvent rendre les matériaux non magnétiques séparables en les amenant à s'associer à des particules magnétiques par adsorption de surface, coagulation ou précipitation chimique. Cette approche s'est avérée efficace pour éliminer divers contaminants de l'eau et d'autres applications.
Comment éviter le colmatage dans la colonne de séparation ?
La prévention du colmatage de la matrice nécessite une attention particulière aux facteurs de conception et de fonctionnement. Une bonne répartition du débit empêche une canalisation susceptible de provoquer une surcharge locale. Les systèmes de pulsation aident à déloger les particules accumulées avant qu’un colmatage permanent ne se produise. Des cycles de nettoyage réguliers et une surveillance de la chute de pression dans la matrice permettent une maintenance proactive. Pour les applications particulièrement difficiles, envisagez d’utiliser des éléments de matrice plus grands ou des densités de compactage plus faibles pour maintenir la porosité.
Quelles industries bénéficient le plus de la technologie HGMS ?
L'exploitation minière et le traitement des minéraux représentent les applications commerciales les plus importantes, en particulier pour l'enrichissement du minerai de fer et le traitement des éléments des terres rares. Les applications de traitement de l’eau et des eaux usées connaissent une croissance rapide, en particulier pour les eaux de procédés industriels et l’assainissement de l’environnement. Les applications biotechnologiques continuent de se développer à mesure que les techniques d'étiquetage magnétique deviennent plus sophistiquées. Toute industrie traitant de particules fines faiblement magnétiques peut bénéficier de la technologie HGMS.
Conclusion
Construire un séparateur magnétique à gradient élevé nécessite de comprendre les principes et composants clés. Il utilise de forts gradients de champ magnétique pour capturer les particules faiblement magnétiques. La conception comprend une matrice magnétique, des aimants et un système de flux. Les applications vont de l'exploitation minière et du recyclage au traitement de l'eau et à la biotechnologie. Lorsqu'il est optimisé, HGMS offre une efficacité élevée, un fonctionnement respectueux de l'environnement et des performances continues. Les conceptions futures se concentrent sur les aimants supraconducteurs et les systèmes automatisés pour une meilleure fiabilité.
